電源環境はオーディオの「基幹インフラ」
現代のオーディオおよびホームシアター・システムにおいて、電源タップやケーブルなどの環境整備は単なるアクセサリーの域を超え、システム全体のパフォーマンスを規定する基幹インフラストラクチャとなっている。
オーディオの音質改善において、避けては通れないのがこの「電源」の質である。 そこで筆者はオシロスコープ及びカレントプローブ（リアルタイムで電源の電流波形を測定する装置）を使って「実際にこの基幹インフラの中で何が起きているのか」を確かめることにした。
オーディオ機器の電源電圧や電源電流を実測することでその導入効果を検証し、最新活用術について有益と思われる情報を提供する。
結論から言うと、想像以上に基幹インフラの「汚い現実」と「意外な盲点」が見出された。
AC電源の電圧波形は歪んでいる
オーディオ機器がスピーカーやアンプを駆動し、音楽を聴くためのエネルギー源は、家庭用コンセントから供給される交流電源（AC）である。このAC電源を直流（DC）へと変換し、増幅回路や信号処理回路を動作させる過程において、電源ラインに重畳したノイズや電圧変動は、再生音の解像度、動特性、そして空間表現力に直接的な影響を及ぼすと考えられる。
以前、筆者宅の交流電源（AC100V）の電源タップから発生する電圧をオシロスコープで観測したところ下記のような歪んだ波形となっていた。
本来は綺麗な正弦波であるのが理想である。ここまで歪んでしまう理由としては、家庭まで電源が供給されるまでの間にコンセントや電源ケーブル、電源タップにおける接点などの抵抗を通過する事で大きな損失が発生し電圧降下や波形の歪が起きてしまう事が挙げられる
波形の「歪み（特にピークが潰れる現象）」の要因としては、家庭内や近隣で使用される電子機器のスイッチング電源（コンデンサインプット回路）がピーク付近で一気に電流を吸い込むことによる影響も大きい。
また、波形が歪むことは高周波ノイズを発生させることになり、オーディオにおける再生音にも悪影響を及ぼすと考えられる。
電源タップは、この「上流」から供給される電力を各機器へと分配する最終結節点であり、ここで発生する伝送ロスによる歪みや微細な振動、電磁妨害（EMI）の制御が、システム全体のS/N比を決定づけると考えられる。
PC電源の汚い現実

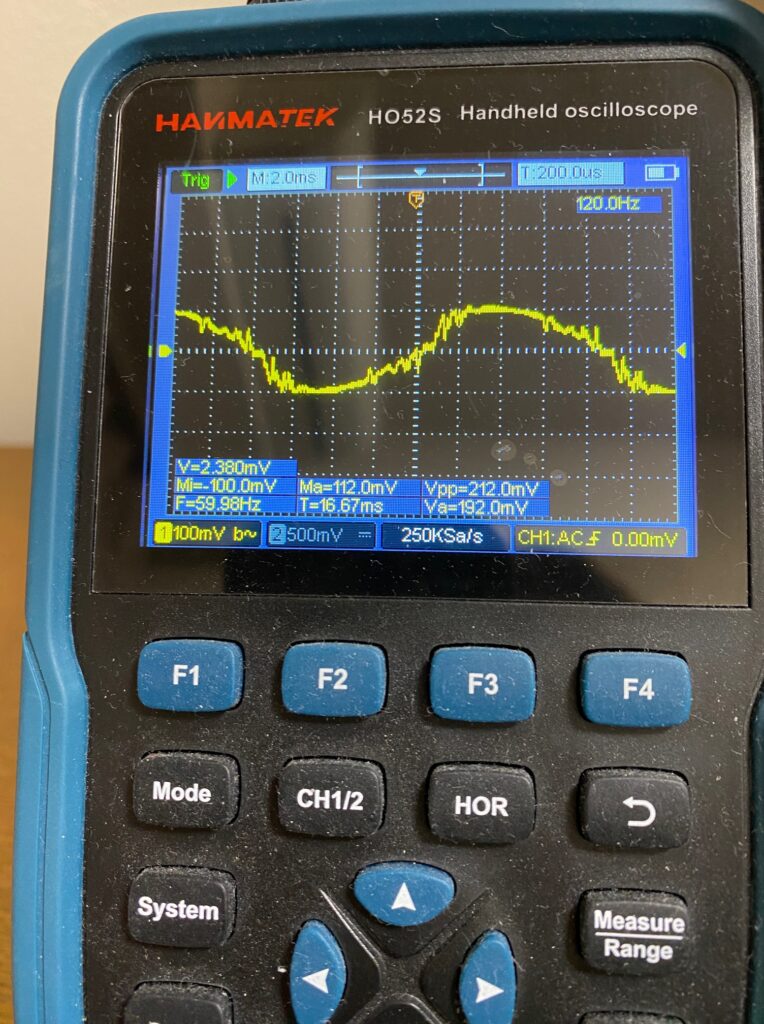

まずは普段使いのPC電源をチェックする。筆者はAmazon MusicやAmazon primeといったPCオーディオを楽しむために使用している。 PCの電源から市販の電源タップへと接続し、その途中のケーブルに流れる電流をカレントプローブで実測したので動画でご覧頂こう。下記は起動時からPC画面が現れるまでの電源電流の変動である。
起動時にインラッシュ電流と呼ばれる数十アンペアにも達する大きな電流が流れ、その後徐々に電流変動が安定していくが、電流波形はまさに「高周波ノイズが乗った汚い正弦波」といった趣である。
面白い（というか恐ろしい）のは、「マウスの動きに反応して電流波形のピーク値が大きく変動する」ことである。PC内部の演算負荷がダイレクトに電源ラインに影響を与えているのが一目瞭然である。それ故、繊細なオーディオ信号に影響が出ることは十分考えられる。
電源は音質に影響する（動画とWAVデータ）
興味深い実験として、DACアンプの電源ラインに高周波ノイズが重畳し明らかに可聴帯域に聞こえるという事例を提示する。電源は音質に影響しないというYoutuberや専門家も見受けられるが、論より証拠だ。
動画はDACアンプから発生する高周波ノイズをスペクトルアナライザ（高周波分析器）で画面表示したものである。電源ONのとき高周波ノイズ（縦軸のギザギザな線の高さ）が増加するようすが観察できる。そして、アンプの電源ラインに高周波ノイズが重畳し、可聴帯域に落ちてくる事で嫌な無機質の高音がヘッドホンの開口から聴こえると考えられる。電源をON/OFFしたときには特に大きな異音が発生している。
WAVファイルのデータを公開するので、電源ラインに起因するノイズの音を一度聴いて見て欲しい。ノイズの音によって音楽の微小な再生音がマスクされ、著しく音質が悪化しているのが分かるだろう。
わざと音質の悪化が分かりやすいように電源ラインを接続した一つの事例である。
PC電源 vs リニア電源：電流波形に見る「歪みとノイズの差」
次に、PCに内蔵された「スイッチング電源」と、オーディオ用として定評のある「リニア電源」の電流波形の比較を行う事にした。
- PC電源： 全体的に細かい高周波ノイズが乗り、歪んだ正弦波のような波形。

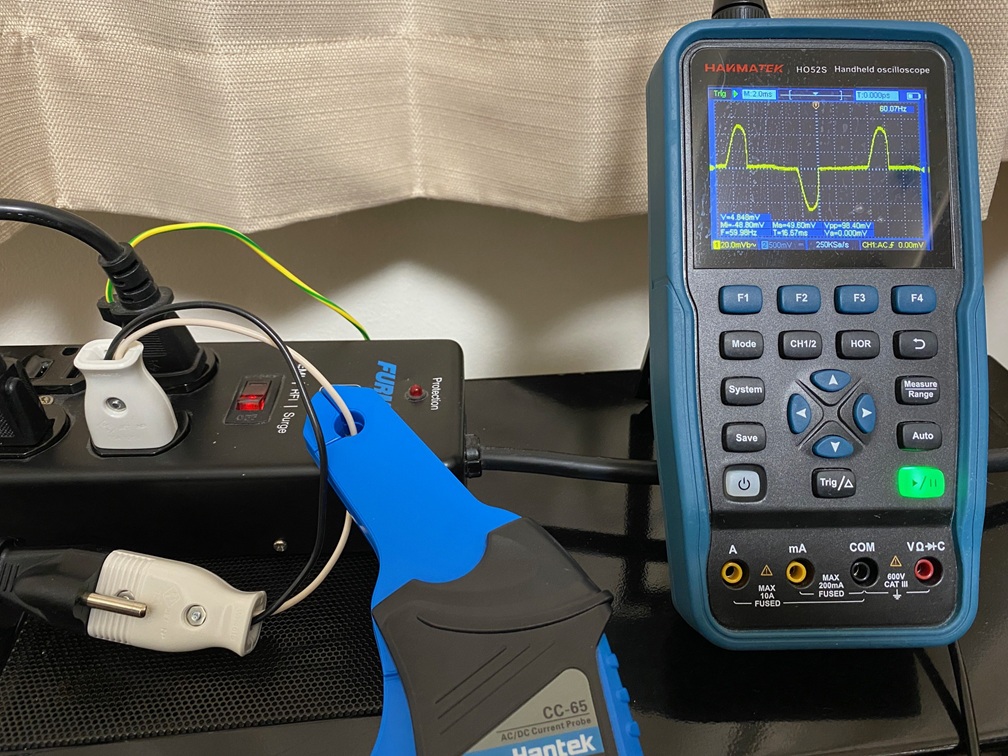

- リニア電源： 上下に「かまぼこ型」の突起が出る特徴的な波形だが、PCに比べれば遥かに整っており、高周波ノイズの少なさが際立つ。
電源方式の差で、これほどまでに電流の引き込み方に違いが出る。オーディオにおいて電源が「上流」＝澄んだ水であることが重要。と言われる理由が、電流波形の差に凝縮されている。
「同じタップ」から共通電源を取ることによる「干渉問題」
ここで一つ興味深い実験を行おう。PC電源とリニア電源を、同じ電源タップに繋いだら電流波形はどのような振る舞いになるだろうか。動画をご覧頂こう。
結果は、両者の波形が混じり合った電流波形となった。PCが撒き散らす電流に含まれるノイズをリニア電源側が大きく受けてしまい、干渉するのである。※最後の電流波形はPC電源を切ってリニア電源のみにしたときの状態である。
電源タップ活用術： デジタル機器（PC等）とアナログ機器（アンプ等）の電源は、ケーブルが共通して電流が流れる区間（共通インピーダンスが発生すると区間と呼ぶ）をなるべく作らず、可能ならコンセントの根元からデジタル機器側とアナログ機器側と言うように出来るだけ分けて配線するのが音質劣化を最小限に抑えるという点で望ましいと考えられる。
キーワード：「共通インピーダンスが発生する」とは、いわば「一本の細い道を、大型トラック（PC）と繊細なロードバイク（アンプ）が同時に走っている状態」である。PCが巻き散らす電気的な振動が、アンプに伝わらないよう、入り口（コンセント）から道を分けることで交通の流れがすっきり整理されるのである。
中古電源タップやケーブルの劣化と安全性への警鐘
今回、最も衝撃的だった現象を紹介する。 使い古した電源コードとPC電源を接続するコネクタの勘合部分を手でコンコンと叩いて振動させたところ、PC電源から時折「ピチッ」という異音が出ることに気が付いたのである。慌てて電流波形を確認したところ、接点の振動に合わせて電流波形が大きく乱れていることが分かった。以下の動画をご覧頂こう。
PC電源から異音が出るのは、電源タップの先端にあるケーブルコネクタの接点が古くなり振動で接触不良を一時的に起こすことで電流が急激に変化することに起因すると考えられる。しかし、音楽の方はというと通常通り聴けているのである。この現象は一見、気が付きにくく見落とされる危険性が極めて高い。

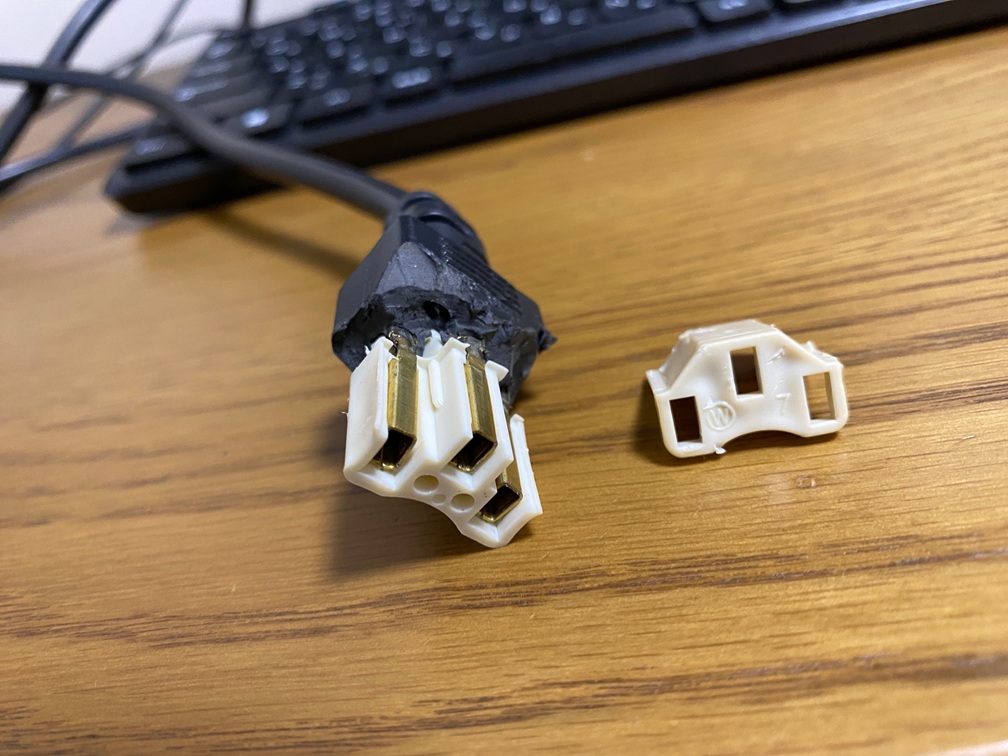

気になってこのコードを分解したところ、構造的な問題があることが分かった。写真のように内部の端子が単純な「コの字型」をしており、長年使用すると勘合が緩み、左右に動かす事で簡単に隙間が開いてしまう構造だったのである。
「音楽は鳴っているから大丈夫」と思っていても、接点ではミクロなアーク放電や接触抵抗の増大が起きている可能性がある。これでは音質以前の問題で、接点に電力損失が発生し高温となり、最悪火災などの危険すらあるといえる。従って、誰がどれだけの時間使ったか分からないような中古品の電源タップやケーブルを購入して使う事は接点劣化のリスクがあり推奨は出来ない。
筆者は電源タップやケーブルはオーディオ機器の基幹インフラであると考えている。消耗するのが前提と考え、定期的に交換し新規購入する事が賢明と言えるだろう。今回の教訓はいい勉強となった。
接点こそが電源環境信頼性のキモ

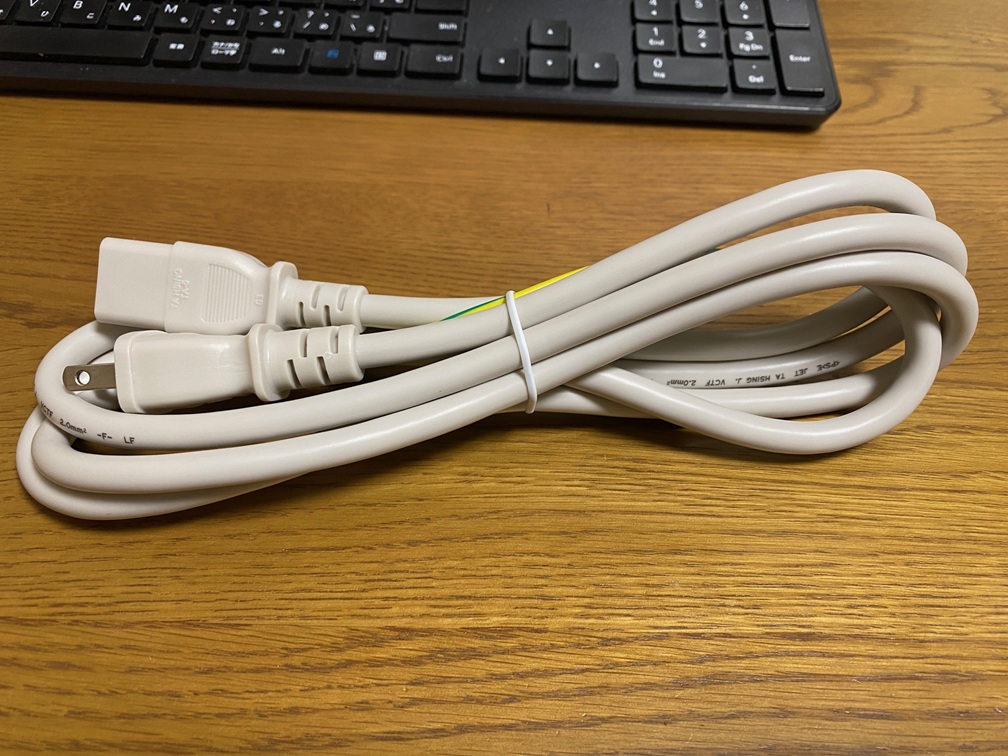

その後、劣化した電源タップのケーブルを使うのをやめて、まずは基本に忠実な勘合のきつい良質なもの（サーバー用途に使われるサンワサプライ製の汎用電源ケーブル（元は7A⇒15A対応））に交換したところ、振動を与えても電流波形はピタリと安定した。
ポチップ
「高い電源タップやケーブルに変えたら音が良くなった」という経験の何割かは、実はこの「接点の確実な保持」によって、接触抵抗が安定し小さく抑えられた結果である可能性があるかもしれない。
筆者は電源タップやケーブルは魔法のような音質を改善するアクセサリーではないと考えてる。きちんとした理論と物理現象に基づいている。まずは信頼性のある「確かな接点を確保すること」。「経時変化で音質を劣化させない事」。基本であるが、これがオーディオのインフラを整備する一番の近道だと痛感した検証となった。
さて、接点の重要性を痛感したところで、最新の製品はどうなっているのか？消耗したインフラをどう整備していくか？オーディオファイルにとっても興味深いところだろう。
筆者はオーディオ用とされる電源タップを導入すべく調査し、購入する選定基準となるよう2024年から2026年にかけての最新の製品動向、および技術的仕様に基づき、比較的購入しやすい1～5万円台の価格帯における主要メーカーの設計思想と推奨製品を詳細に分析した。
今後、調査結果をもとに電源タップやケーブルを整備しオーディオの基幹インフラとなる電源環境を構築しようと考えている。
国内メーカー技術考察。オヤイデ・KOJO・フルテック・クリプトン
オーディオ用電源タップの市場において、日本のメーカーは世界的に見ても極めて高い技術水準と独自の設計思想を保持している。それぞれのメーカーが導体材料、ノイズ対策、筐体構造という三つの柱に対して、異なる技術的アプローチを採用していることが分かった。
オヤイデ電気（OYAIDE）：導体科学と信頼の伝統
オヤイデ電気は、秋葉原を拠点とするケーブルおよびコネクタの専門メーカーとして、素材の純度と構造のシンプルさを追求するアプローチで知られている。同社の製品設計の根幹にあるのは、自社開発の精密導体「102 SSC」である。これは、不純物を排したJIS C1011無酸素銅をベースに、天然ダイヤモンドのダイスを用いたピーリング加工を施すことで、表面の平滑性を極限まで高めた導体である 。
筆者は導体における表面の平滑性と音質の関係について注目している。歪んだ電源波形に含まれる高次高調波や、外来の電磁波ノイズ（MHz帯以上）を考慮すると、表面状態が伝送品質に及ぼす影響は無視できないと考えている。
実際にシミュレーション及び実測でも高周波損失が増大する事は確認できており、導体の表面状態と高周波損失を生じた導体がどのようにオーディオ帯域の音質に影響するかという因果関係については今後の実験課題にしたいと考えている。
オヤイデの主力製品である「OCB-1」シリーズは、発売以来30年以上のロングセラーであり、累計出荷数は膨大な数に上る。最新の「OCB-1 EXs II」などのモデルでは、筐体に高剛性のPBT-GF30（ガラスフィラー30％混入ポリエステル樹脂）を採用し、内部配線には「Black Mamba V2」を使用するなど、パーツ単位での純度を追求している。音質傾向としては、特定の帯域を強調することなく、音楽のエネルギー感と鮮度をストレートに伝える特性を持つとしている。
ポチップ
光城精工（KOJO TECHNOLOGY）：機械的アイソレーションの先駆者
青森県に拠点を置く光城精工は、電源浄化装置や精密測定器の製造で培った技術をオーディオに応用している。同社の設計思想において最も特徴的なのは、微細な振動が電気接点に及ぼす影響を排除する「M.I.S.（Mechanical Isolation System）」構造である 。これは、電源タップ内部のコンセント、配線、インレットを一つのサブシャシーにマウントし、それを外装ケースから物理的に浮かせることで、外部振動の伝達を遮断する技術である 。
筆者は以前振動をケーブルに与えた時に発生するマイクロフォニック音によるノイズに付いて実験（FFT解析）を行っている。特に低周波は壁や床を通じて振動が伝わりやすい。実験結果によるとケーブルを例えば100Hzの周波数で振動させると、本来発生するはずのない20～30Hzといった低周波で不要なノイズを観測している。この現象はSNR（信号対ノイズ比）を悪化させ本来の音楽をマスクする事で音質への悪影響が発生すると考えられる。興味のある方は下記の記事を参考にされたい。
その時の実験データの抜粋である。ケーブルの材料や構造によって音質に影響があると考えられる一つの事例を提示した。
「Crystal」シリーズに代表される同社の電源タップは、音質的には、背景のノイズフロアが低下し、音場の見通しがクリアになるという評価が一般的とされる。筆者の実験結果から推測される音質の影響とも合致していると言えるだろう。
ポチップ
フルテック（FURUTECH）：先進素材技術と電磁波対策
フルテックは1988年、古河電工のPCOCC（一方向性単結晶銅）ケーブルを海外に販売・供給する会社として設立された。世界的なオーディオアクセサリーメーカーであり、その設計には高度な素材科学が導入されている。特に、静電気対策を施した特殊セラミック粉体とカーボン粉末を調合した「NCF（Nano Crystal Formula）」素材は、同社の近年の技術的ブレイクスルーとなっている 。
電源ボックス「e-TP60」や「e-TP66」などの内部には、特殊電磁波吸収材「GC-303」が配置されている 。これは、電流の経路に直接介在することなく、非接触で内部の電磁波ノイズを熱エネルギーに変換して減衰させる素材である。この方式は、電気的なインピーダンスを上昇させずにクリーンな電源供給を実現できるため、オーディオファイルから高い支持を得ている 。
ポチップ
筆者の考えうるポイントとしては、ノイズ対策が電流経路に介在しないという点が興味深い。一般的にオーディオ機器におけるノイズ対策は高周波用途のコンデンサやシールドといった部品が使用されるが、音質に与える影響は大きい。電気的経路と非接触となるノイズ対策はこういった悪影響が避けられる可能性があると考えられるだろう。
クリプトン（KRIPTON）：ノイズフィルタリングの論理的アプローチ
クリプトンは、スピーカー設計で培った物理学的知見を電源環境の改善に適用している。同社の「PB-150」や「PB-222」などの電源ボックスは、内部に洗練されたノイズフィルター回路を搭載していることが最大の特徴である 。
リンク先の内部分解写真を確認したところ、ノイズ対策用と思われるコモンモードコイルが2個使用されフィルターによる効果で電源ラインに重畳するノイズを遮蔽する。一般的にこのようなコモンモードコイルによる高周波ノイズ低減効果は20dB～程度（電圧比で1/10以下）となっていると考えられる。
オーディオ機器には、大電流を必要とするパワーアンプのようなアナログ機器と、微細なデジタル信号を扱うプレーヤーやPCのようなデジタル機器が混在している。クリプトンは、これらを物理的・電気的に分離する「2系統（または3系統）分離構造」を採用している 。デジタル機器から発生する高周波ノイズがアナログ機器へ回り込むのを防ぐこの設計は、現代のネットワークオーディオ環境において有効なソリューションと言えるだろう 。
ポチップ
筆者は以前、DACアンプ周りの電源ノイズ対策について記事にしているので興味のある方は参考にされたい。
1万円から5万円価格帯における製品仕様の比較
オーディオ用電源タップを選定する上で、口数、配線材、筐体素材、および価格のバランスを考慮することは不可欠である。以下の表は、主要モデルの技術仕様をまとめたものである。
1万円〜5万円前後の主要オーディオ電源タップ比較表
各セグメントにおけるオーディオ向け電源タップの選定と推奨根拠
本調査の結果に基づき、使用目的を考慮した製品をピックアップした。
1. スピーカーシステム・振動対策向け：KOJO Technology Crystal 3.1
2万円台半ばという、オーディオグレードとしては戦略的な価格設定でありながら、上位機種譲りの「M.I.S.構造」を搭載している点が最大の選定理由である 。
- 推奨根拠: 3口というコンパクトな構成ながら、連結機能を活用することで後からタップを増設したり、仮想アースを直接接続したりできる。音質改善効果が見込めるとともに、システム拡張にも柔軟に対応できるため、将来的にも使い続けられるという点で投資対効果が高いと考えられる 。
ポチップ
2. トータル完成度：オヤイデ電気 OCB-1 EXs II
4万円を超える価格設定だが、高性能な電源ケーブル（Black Mamba V2）が最初から装着されており、電源プラグまで含めたトータルバランスに優れている 。
- 推奨根拠: 102 SSC導体の採用が大きい。ケーブル選定に悩む必要がなく、完成された「オヤイデサウンド」を手に入れられる点は、多くのユーザーにとって大きなメリットであろう 。
ポチップ
また、エントリークラスのOCB-1シリーズも選択肢の一つであろう。
3. アナログ/デジタル混載・ネットワークオーディオ向け：クリプトン PB-150
3万円台で買える唯一の「本格的ノイズフィルター搭載」モデルとして、現代の再生環境に最も合致している 。
- 推奨根拠: PC、ルーター、NASといったノイズ源となる機器と、デリケートなアナログ機器を同一のタップに接続せざるを得ない環境において、2系統分離フィルターは音質向上（特にS/N比の改善）に効果があると考えられる。動画で前述した共通インピーダンスを出来るだけ避け、内部でノイズが他方の電源ラインに重畳しないという、セオリーに沿ったタップと言える。
ポチップ
4. コストパフォーマンス：FURMAN SS-6B
1万円以下の予算で、まずは壁コンセントやOAタップからの脱却を目指すユーザーにとって良い選択肢となるだろう 。
- 推奨根拠: 堅牢なスチール筐体と、内蔵されたEMI/RFIフィルターにより、音楽制作用途にも耐えうる安定した電源供給を実現する。プロの現場で長年愛用されてきた信頼性は、オーディオ入門者にとっても強力なバックボーンとなる。
筆者宅でもFURMAN SS-6Bを使用しており実績がある。ブログでも記事にしているので興味のある方は参考にされたい。
電源タップ活用術： 筆者はSS-6Bの電源コードが長かったため途中でカットして使用している。ケーブルが短くなることで抵抗値が減少し、振動に対する影響も低減する事が期待出来る。また、先端の電源コネクタに付いている3P-2P変換コネクタを廃止し、2P専用の物に交換している。変換コネクタが無くなる分、接点の抵抗が減少し、信頼性も高まると考えられる。そして挿入したときの安定感が良くなり音のフォーカスがはっきりする効果があったと感じている。どんな電源タップも使いこなしで音が良くも悪くもなるのである。
ポチップ
結論
オーディオ用電源タップは、単に機器への給電を行うデバイスではなく、音楽信号の「純度」を守るための防波堤である。1万円から5万円の価格帯には、各メーカーが長年蓄積してきたノイズ対策と振動制御のノウハウが凝縮されている。
上流から変えることのコスパ
筆者は今後のシステムグレードアップとして、個別機器の電源ケーブルをすべて変える前に、まずはその大元となる上流のタップを固めるほうが、システム全体の底上げとしてコストパフォーマンスが高いのではないかという想定の元、調査を行った。
オヤイデ電気の導体への拘り、光城精工の振動からの機械的絶縁の論理、フルテックの先進素材の応用、そしてクリプトンの電気的フィルタリング。これらの技術はそれぞれ異なるアプローチを用いているが、最終的には「音楽の生命力を損なわないことを目指す」という一点に収束している。
ユーザーは、自身のシステムがスピーカーなどのアナログ中心であれば、オヤイデや光城精工のような素材と振動制御を重視したモデルを選び、デジタルやネットワーク再生が中心であれば、クリプトンのようなフィルター機能を備えたモデルを選ぶというように、オーディオライフに合わせた電源タップを選択するところにオーディオを楽しむ妙味があると言えそうだ。電源タップの導入は、将来に渡って使い続けられるというメリットがあり、安定した電源環境を構築する上での確実な投資となるであろう。

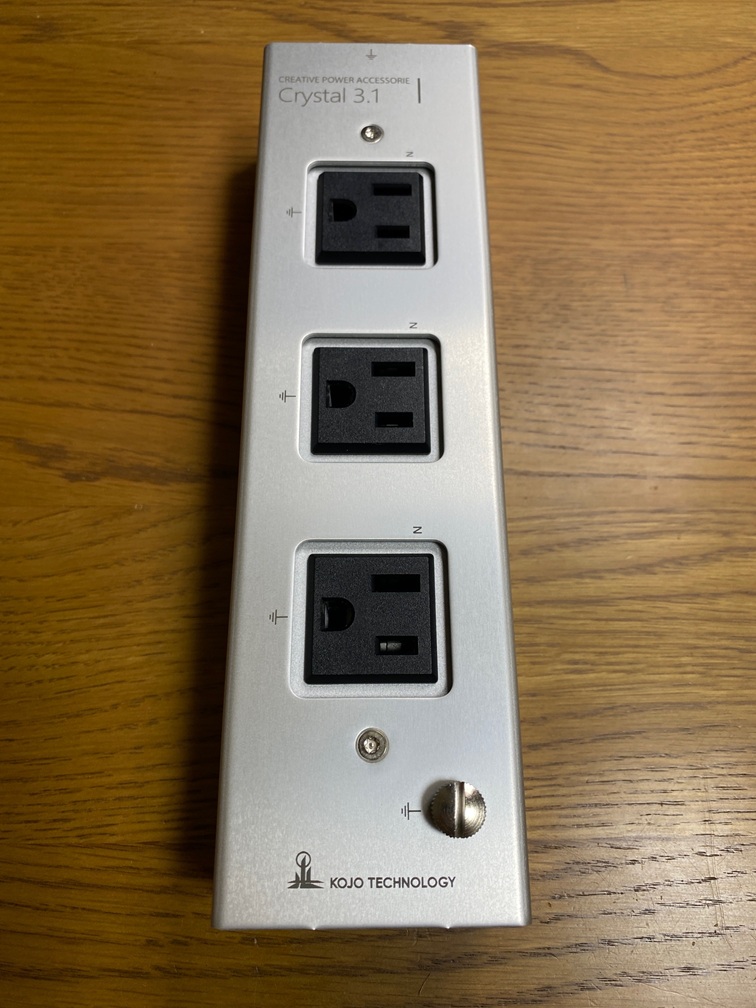

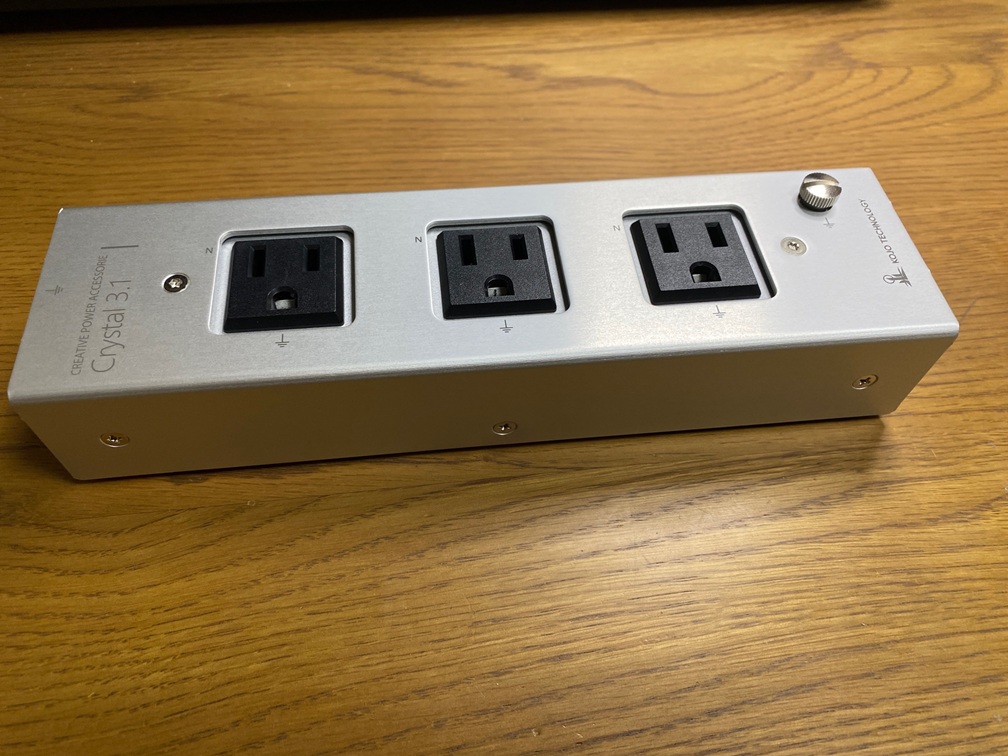

【後日談】検討の結果、今回筆者は光城精工のKOJO Technology Crystal 3.1を購入することにした。選定理由は振動対策がどのように音質に影響があるのか興味深かったからである。オーディオは未だに分からないことが多く面白い。探求の旅は続くだろう。
