こんにちは、manotchです。
「ケーブルを伝達するデジタルの0と1の情報は変化するはずがない。USBケーブルによる音質変化などプラシーボだ」。 オーディオ界隈で繰り返される長年の議論です。
果たして本当に音は変わらないのでしょうか？実験で検証してみましょう。
今回の実験では、USBケーブルの「アイソレーション特性（電気的なノイズ遮断性能・ガルバニック絶縁）」に着目しました。ケーブル間の電気特性を物理的にコントロールすることで、DAC出力の残留ノイズがどう推移するのか、実際の音声データとともに明確な「有意差」を提示し、この議論に終止符を打ちます。
実際に音の違いがわかるよう動画に収めたので後で体験して頂こうと思います。
ケーブル間に伝わるノイズを遮断する電気的特性とは？

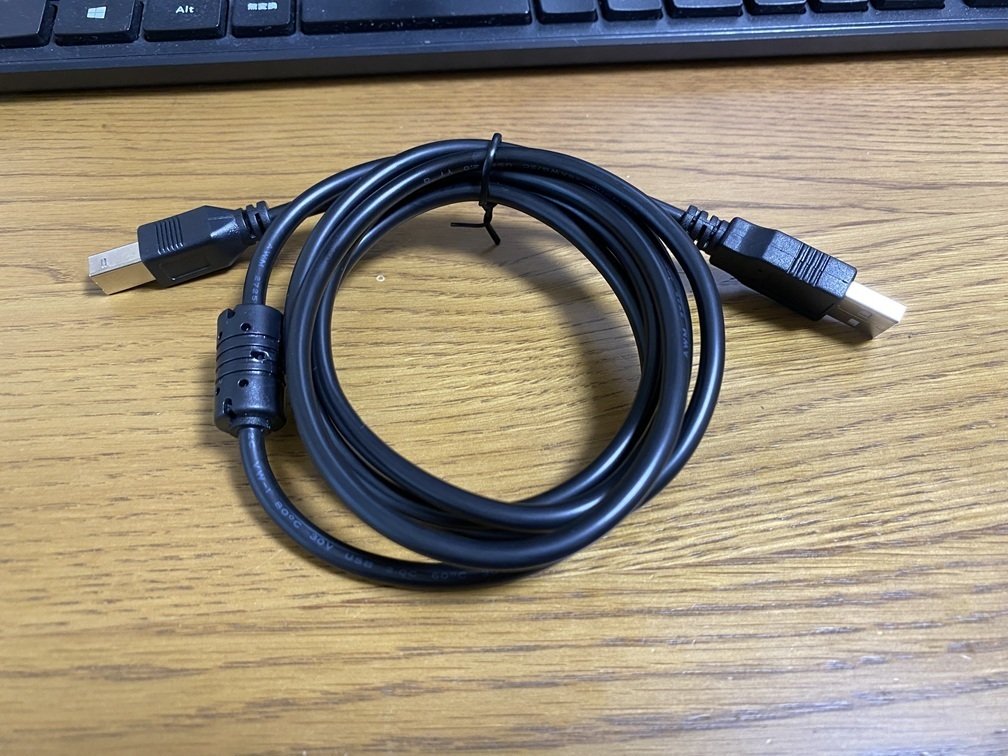

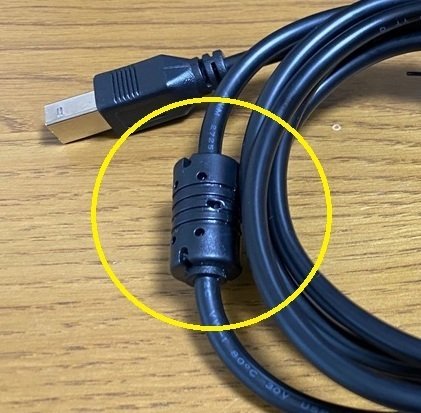

例えばどんな対策部品があるかというと、フェライトコアがあります。
良くデジタルケーブルに取り付けてある、あの黒い筒状の物体です。実はケーブル間を伝導する有害なノイズを遮断する役割があるのです。

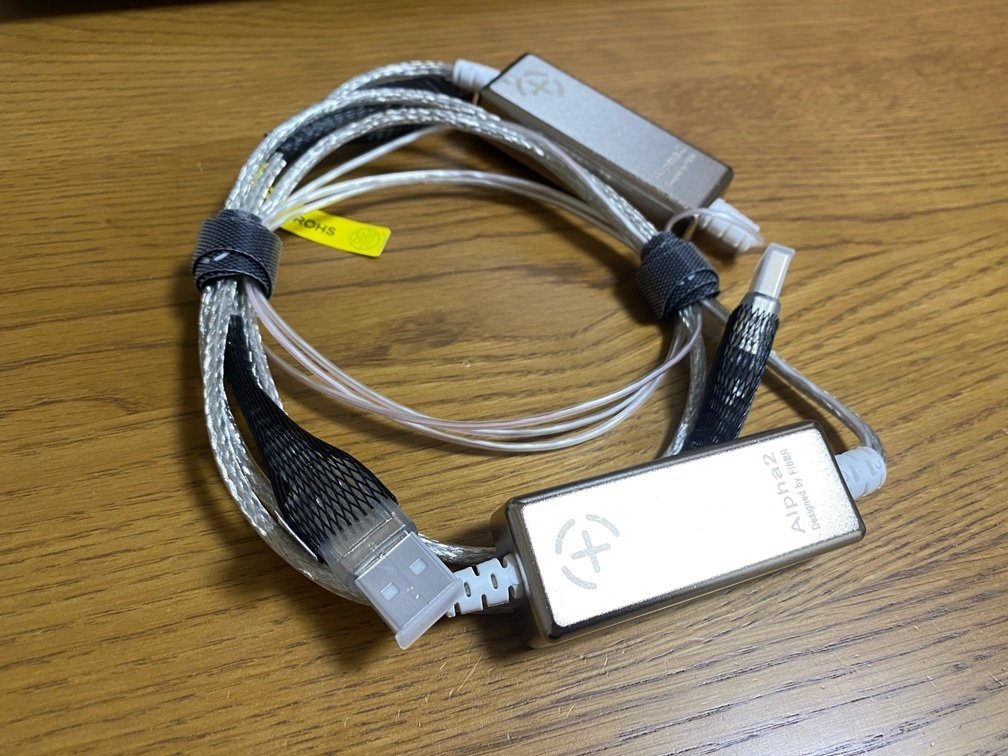

ケーブルのアイソレーション性能と言ってもピンキリです。簡易的にノイズを遮断するもの（フェライトコア）から完璧に近いもの（USB光ファイバーケーブル）まで多種多様です。

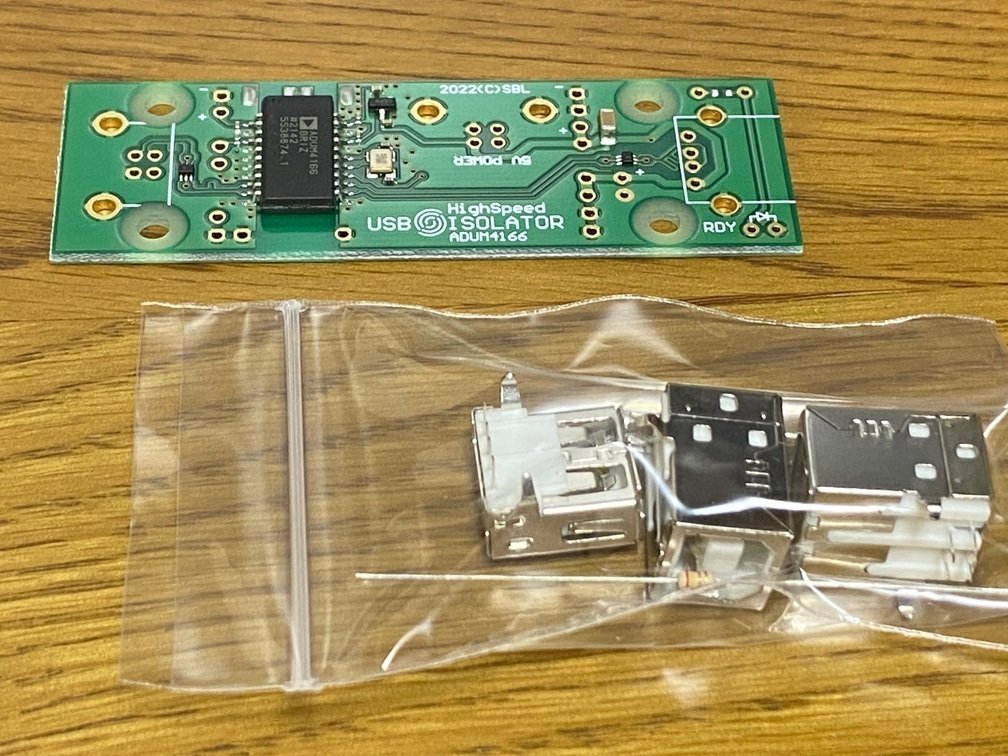

■ 検証コアモジュール：ADUM4166 アイソレータ
今回の実験検証の要となるのが、ストロベリーリナックス社からリリースされている、アナログデバイス「ADUM4166 USB2.0アイソレータ・モジュールキット」です。
機能は至って明白で、グラウンドループの完全遮断（低周波～高周波ノイズ）と、USBの独立電源供給（USBのDC電源ラインからのアイソレーション）ですが、高機能でオーディオ機器から産業用途まで幅広く使用されているチップセットです。
本体価格は3,058円（USBケーブル2本付属）。完成品（12,980円）と比較して廉価ですが、主要なIC等の面実装部品は実装済みであり、両面スルーホールのUSBコネクタなど数点のリード部品をハンダ付けするだけで完成します。
■ 「ビットパーフェクト＝音は同じ」という誤解
今回の測定系は、分かりやすいグランドループ（輪のように繋がっている状態）を作り、外部ノイズが混入しやすい環境を意図的に構築しています。
狙いはただ一つ、USBケーブルのアイソレーション（ノイズ遮断性能）によって音が変わるか否か「白黒」をつけることです。
USBケーブルで音が変わるはずがないという否定派の「デジタル伝送において、ビットパーフェクトであれば音は変わらない」という主張が正であるならば、結線でグラウンドループを形成しようとも、音が正常に出ていればデータ的には全く変わりません。
彼らの主張が正しければ、断線等していない正常なケーブルであれば最終的なアナログ出力のノイズ特性は不変であり、音質も変わらないはずです。 果たして現実はどうでしょうか。
■ リスニングテスト：GND汚染の顕在化

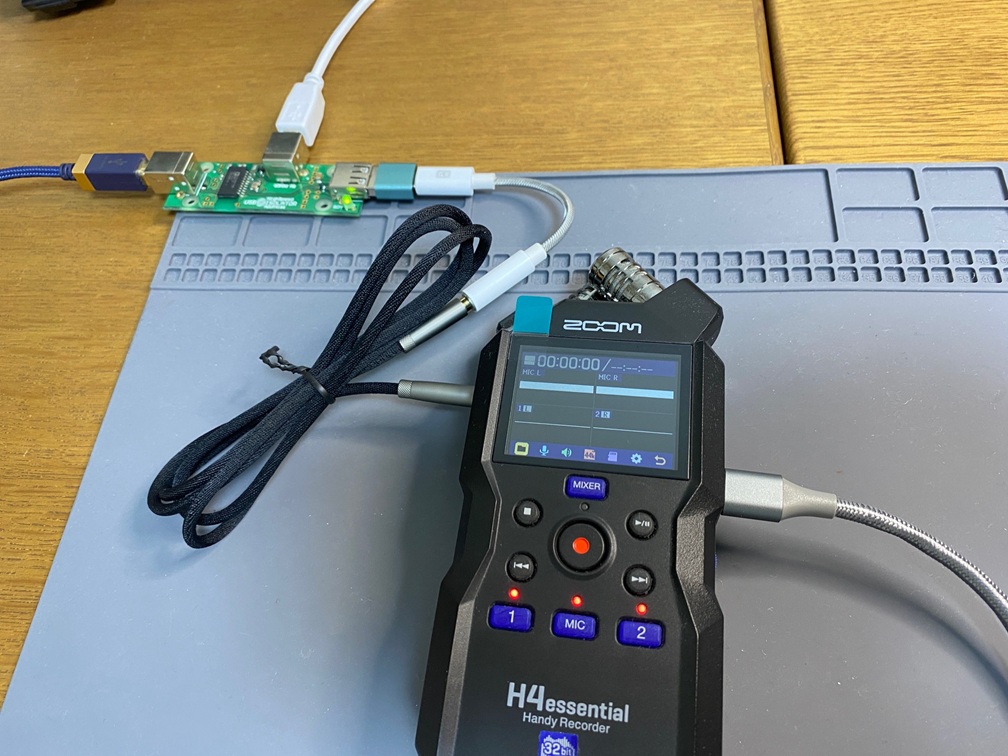

PC⇒USBケーブル⇒DACアナログ出力⇒オーディオインターフェイスZoom H4 essential経由で音を収録し、外部スピーカーでDACのアナログ出力の残留ノイズをモニターしてみました。

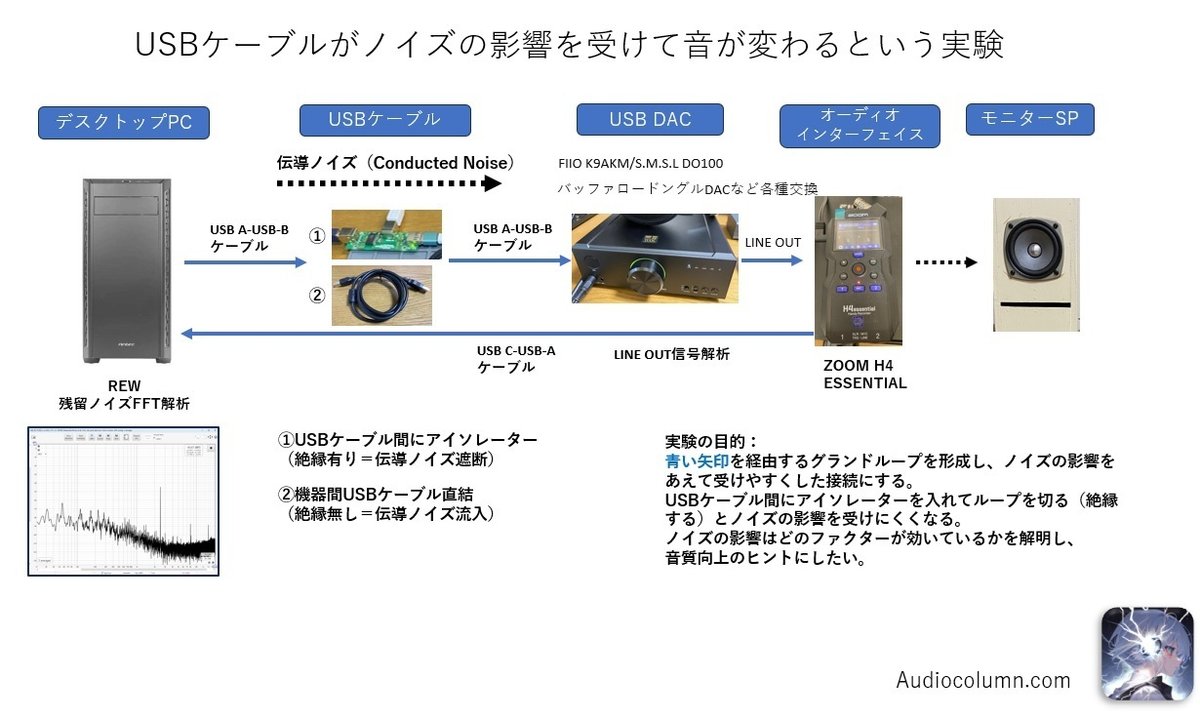

wavegeneで正弦波の信号出力を確認しており、USBケーブル間のデータは正しく伝送されビット落ちはありません。全ての機器は正常に動作しています。接続系を下記にまとめました。
ぜひ目をつぶって、以下の動画で実際の音を聴き比べてみてください。デジタルデータは全く同じでも、これほど明確なノイズの有意差が出ます。どのような音の差を感じたか、再生装置の情報など含めぜひコメントで教えてください。聴き取りにくい場合はボリュームを上げてみて下さい。ヘッドホン推奨です。
❌ USBケーブルに絶縁なし（直結）無信号動画
8cm口径の小さいスピーカーですが、60-120Hz付近の「ブーン」という低周波のハムと、4-8kHz以上の「チィー」という耳障りな高周波ノイズがはっきりと聴こえます。
⭕ 絶縁あり（アイソレータ挿入）無信号動画
うって変わって音場が静寂になります。直前まで支配的だったノイズ群が、アイソレーション回路によるノイズ遮断機能によって無くなった状態です。
デジタルデータ（0と1）の波形伝送を一切欠落させることなく正確に伝達できていても、残留ノイズの大小という形ではっきりとした「音の有意差」が出る事が分かりました。
https://www.youtube.com/embed/ydZw2dUFcvg?rel=0
■ FFT解析が暴くノイズの正体

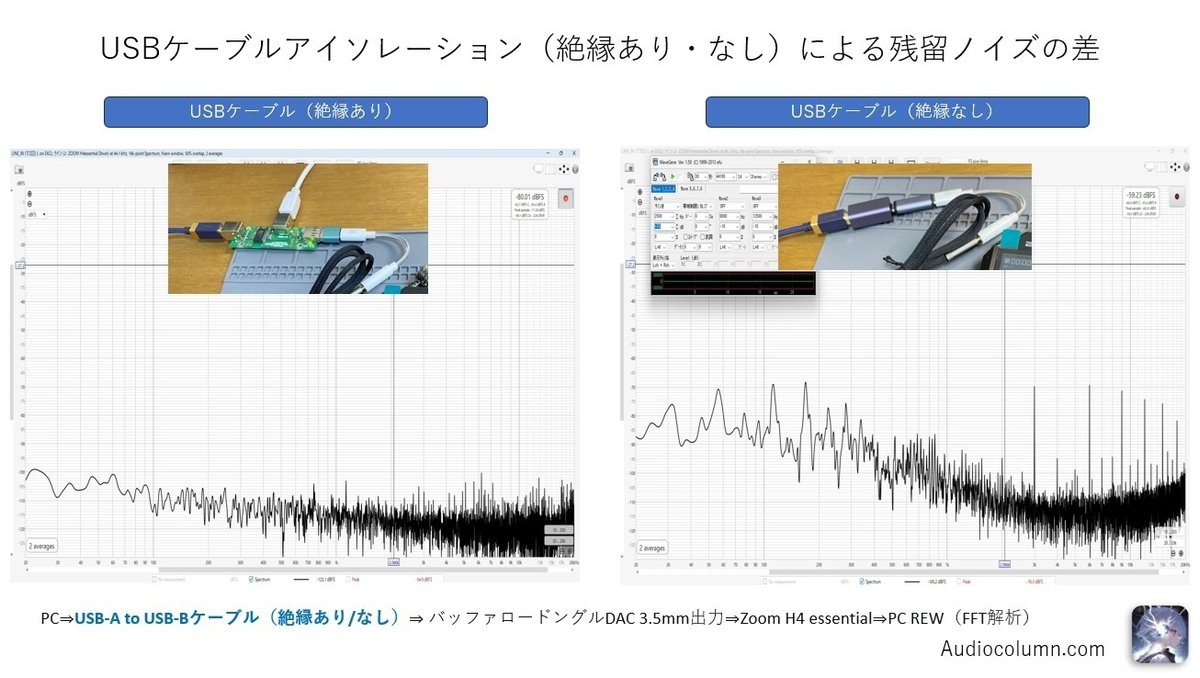

「人間の聴覚はアテにならない」という方もみえるので、FFT（高速フーリエ変換）解析したデータがこちらです。PCの測定ソフト（REW）を用いて、残留ノイズの周波数スペクトルを可視化しました。
左図が「絶縁あり」、右図が「絶縁なし」の周波数スペクトラムです。
右図「絶縁無し」
① 60-120Hzの低周波帯域
不自然なピークの隆起があります。しかも安定していません。PCを経由するグラウンドループが一種のループアンテナとして機能し、商用電源由来の空間磁束（ハムノイズ）を強力に拾っている証拠です。
② 3-6kHz帯域の高周波ノイズ
さらに深刻なのが、3-6kHz帯域のノイズピークです。高周波回路設計の観点から言えば、現代のPCは数百MHz〜数GHzで動作する強烈な「高周波ノイズ発振器」です。
人間の耳には聞こえないはずのこの超高周波コモンモードノイズや、USB特有のポーリング（1kHz周期）によるパルスノイズが、共通インピーダンスであるGNDを伝わりDACのアナログ出力まで貫通します。この高周波ノイズの侵入がアナログ回路の動作を狂わせる結果として、耳障りな高音が可聴帯域に変換・生成され、ノイズとして聞こえてしまうのです。
左図「絶縁あり」
一方、「絶縁あり」の接続系ではこれらのノイズがアイソレーション回路で遮断され、本来のノイズフロアの底へと沈み込んでいます。その為、ノイズが小さく、静かに感じるのです。
これらのノイズですが、完璧な防御対策はかなり困難で大なり小なりオーディオ機器に悪影響を与えています。つまり、音の差がはっきりわかる場合から殆どわからないまで振れ幅があるという事です。
■ 結論：音質変化のメカニズム
検証により、「ビットパーフェクト＝音が変わらない」という前提は完全に否定されました。ビットパーフェクトとは0と1という情報が正しく伝達されたというだけで、音質が全く同じという事はありません。
ソフトウェア上でどれだけ「0と1」が完璧であろうと、基板の物理層に降りてみれば、デジタル信号もただの「高周波のアナログ電圧変動」に過ぎません。GNDラインを伝達するコモンモードノイズがDACのアナログ段まで直接汚染すれば、最終的な出力波形（音）は必然的に濁るのです。
USBケーブルによる音質変化はオカルトではありません。ケーブルの構造やアイソレーション性能が、伝導ノイズや輻射ノイズのアナログ段への混入をどれほど減衰できるかというメカニズムであり、程度問題です。
それは理論的にも解明されている物理現象なのです。
次回予告
DACをエントリークラスからミドルクラスの実力機まで各種そろえて「USBケーブルのアイソレーション特性差による音の有意差」を実験検証していきます。
